Это в основном относится к формам непрерывного литья заготовок
ПРОДУКЦИЯ
Компания Guoliang владеет тремя полностью принадлежащими дочерними компаниями и одним филиалом. Это высокотехнологичное предприятие, специализирующееся на интегрированном решении огнеупорных материалов для высокотемпературной промышленности, предоставляя клиентам услуги общего подряда и огнеупорную продукцию.
Формовочный порошок - это синтетический шлак, который покрывает поверхность расплавленной стали в форме в процессе литья, стабилизирует процесс литья и улучшает качество поверхности сляба.
Поделиться:
продукт функция
Изолируйте поверхность формы из расплавленной стали, чтобы избежать затвердевания расплавленной стали
Изолирующий воздух для предотвращения вторичного окисления расплавленной стали
Поглощение включений, плавающих в расплавленной стали, очищает расплавленную сталь
Образование шлаковой пленки между затвердевшей оболочкой и внутренней стенкой формы для обеспечения хорошей смазки
Улучшение теплопередачи между формой и корпусом для предотвращения поверхностных трещин
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Тип |
БСТ-ДБ |
БСТ-ПБ |
БСТ-ЗБ |
БСТ-ГБ |
|
Влажность % |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
|
Размер частиц % |
0,15~1 мм>90 |
0,15~1 мм>90 |
0,15~1 мм>90 |
0,15~1 мм>90 |
|
CaO/SiO2 |
0.8~1.1 |
1.1~1.45 |
1.0~1.3 |
0.7~1.0 |
|
Точка полусферы |
1050~1150℃ |
1050~1200℃ |
1050~1180℃ |
950~1100℃ |
|
скорость плавления при температуре 1300℃ |
25~50 С |
25~50 С |
25~50 С |
25~50 С |
|
вязкость при 1300℃ |
0,15~0,55Па.с |
0,08~0,25Па.с |
0,1~0,3Па.с |
0,08~0,20Па.с |
|
Объемный вес |
0,60~0,85 г/см3 |
0,50~0,90г/см3 |
0,50~0,90г/см3 |
0,50~0,80г/см3 |
|
Применимый раздел |
(150~250) мм X (800~1600) мм |
|||
|
Применимая скорость литья |
0,7~2,2 м/мин |
|||
Примечание: БСТ-ЦКБ применяется для ультра низкоуглеродистой стали серии C ≤0.05%, БСТ-ДБ применяется для ультра низкоуглеродистой стали серии C<0.08%, BST-ZB применяется для углеродистых, низколегированных и других марок стали с содержанием углерода 0.08–0.35%; BST-GB применяется для высокоуглеродистых сталей (серия C) с содержанием углерода ≥0.35%.
|
Тип |
БСТ-ФДЖ-1 |
БСТ-ФДЖ-2 |
БСТ-ФИДЖИ-3 |
БСТ-ФИДЖИ-4 |
|
Влажность % |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
|
Размер частиц % |
0,15~1 мм>90 |
0,15~1 мм>90 |
0,15~1 мм>90 |
0,15~1 мм>90 |
|
CaO/SiO2 |
0.85~1.05 |
0.85~1.00 |
0.75~0.95 |
0.50~0.80 |
|
Точка полусферы |
1070~1130℃ |
1100~1150℃ |
1030~1080℃ |
1000~1120℃ |
|
скорость плавления при температуре 1300℃ |
30~40 С |
35~45 С |
40~50 С |
40~50 С |
|
Содержание углерода |
8~12 |
10~14 |
12~17 |
13~18 |
|
Применимый раздел |
120 мм×120 мм, 150 мм×150 мм, 175 мм×175 мм, 180 мм×180 мм, 200 мм×200 мм, 240 мм×240 мм, 300 мм×300 мм, 280 мм×320 мм, 320 мм×410 мм |
|||
|
Применимая скорость литья |
0,6~4,0м/мин |
|||
Примечание: Применимая марка стали: Углеродистая, высокоуглеродистая и низколегированная сталь с содержанием углерода 0,08 ~ 0,35%

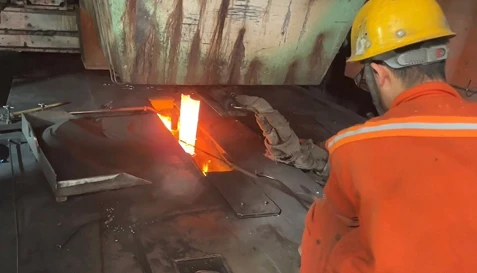

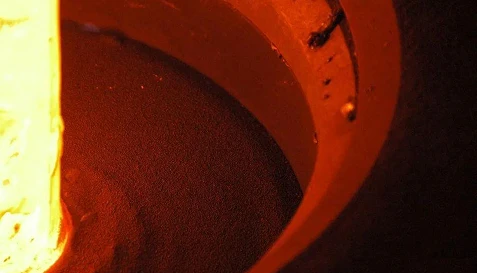

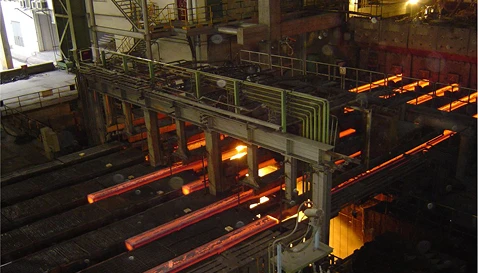

приложения
Это в основном относится к формам непрерывного литья заготовок
Если вас заинтересовал какой-либо из наших продуктов или вы хотели бы сделать индивидуальный заказ, пожалуйста, не стесняйтесь обращаться к нам. Мы с нетерпением ждем установления успешных деловых отн
Получите бесплатную смету
